1.產品介紹

1.1產品概述

果實生長傳感器是一種高精度位移增量傳感器，測量原理為利用高精度的位移傳感器移動的距離來測量植物果實或植物莖稈的生長變化長度。可記錄水果或者植物莖稈整個生長周期的大小變化。廣泛適用于國家科研課題、現代農場、氣象系統、自動灌溉灌溉等需要測量植物果實或植物莖稈生長長度的生產和科研領域。可連接傳輸設備，遠程實時查看植物根莖生長數據，可隨時隨地查看數據。

1.2功能特點

1）多種規格傳感器，適合直徑5~150mm大小的植物

2）適合測量各種植物果實且對植物無傷害

3）線性優異，材質精良。

4）支持數據存儲記錄功能

1.3 技術參數

1.4產品選型

2.外形尺寸

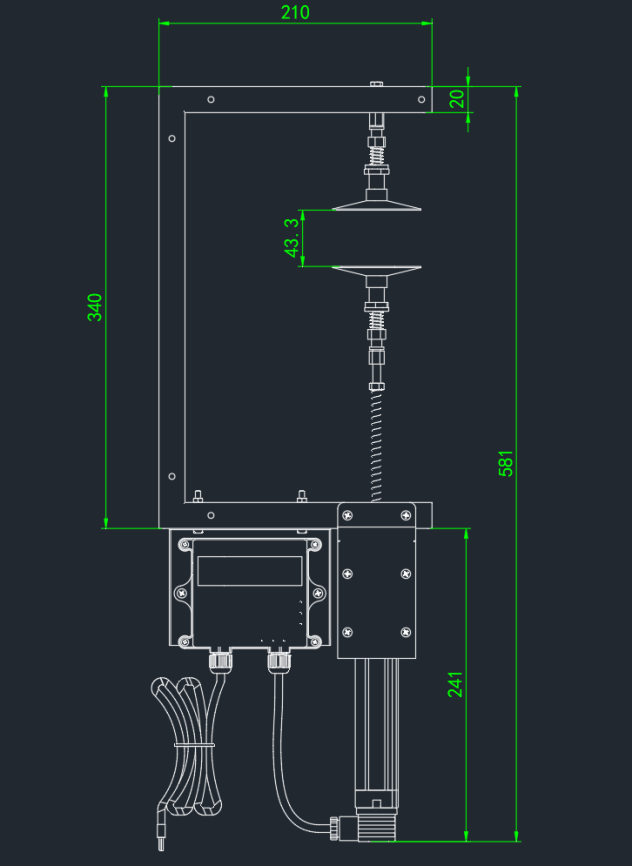

設備尺寸圖（單位：mm）

3.   使用方法

將傳感器放置于需要檢測的果實或者植物莖稈上。

用鐵絲穿入果實生長傳感器預留的固定孔并固定到樹上或枝干上，也可用支架等方式固定，使傳感器保持平衡。

安裝完成后，需用串口工具進行調零設置，將傳感器初始值設置為0.

4.設備安裝說明

4.1 設備安裝前檢查

設備清單：

■傳感器設備1臺

■合格證、保修卡等

4.2 接口說明

寬電壓電源輸入5~30V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。

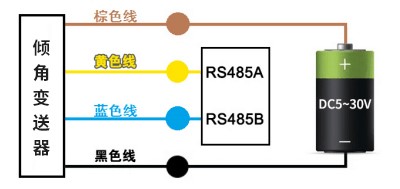

4.3 接線說明

5.配置軟件安裝及使用

5.1 軟件選擇

    打開資料包，選擇“調試軟件”---“485參數配置軟件”，打開即可。

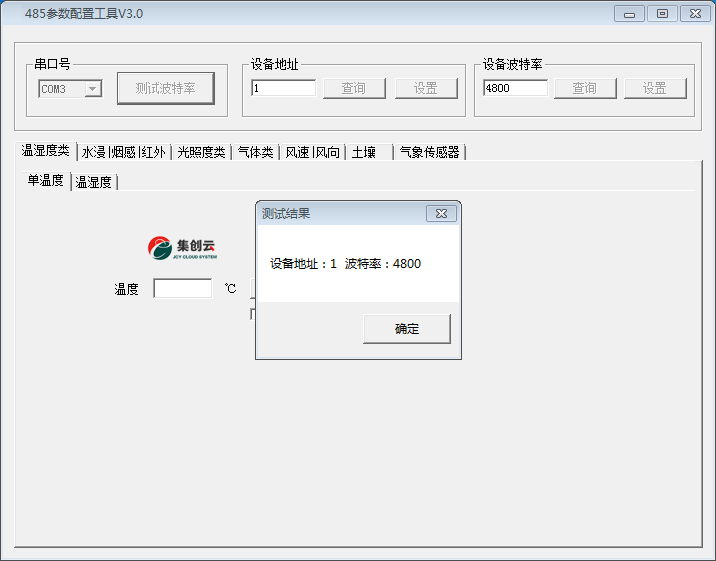

5.2 參數設置

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。

②、單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。

③、根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。

④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。

6.通信協議

6.1通訊基本參數

6.2 數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：

初始結構 ≥4 字節的時間

地址碼 = 1 字節

功能碼 = 1 字節

數據區 = N 字節

錯誤校驗 = 16 位CRC 碼

結束結構 ≥4 字節的時間

地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。

功能碼：主機所發指令功能指示。

數據區：數據區是具體通訊數據，注意16bits數據高字節在前！

CRC碼：二字節的校驗碼。

主機問詢幀結構：

從機應答幀結構：

6.3 寄存器地址

6.4 通訊協議示例以及解釋

舉例：讀取果實生長變送器設備（地址0x01）的位移值

問詢幀

應答幀

位移值計算：

0123 H（16進制）= 291 =>2.91mm

7.常見問題及解決辦法

7.1 設備無法連接到PLC或電腦

可能的原因：

1)電腦有多個COM口，選擇的口不正確。

2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為0x01）。

3)波特率，校驗方式，數據位，停止位錯誤。

4)485總線有斷開，或者A、B線接反。

5)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。

6)USB轉485驅動未安裝或者損壞。

7)設備損壞。

技術支持電話：15802900541
