1. 產品介紹

1.1 產品概述

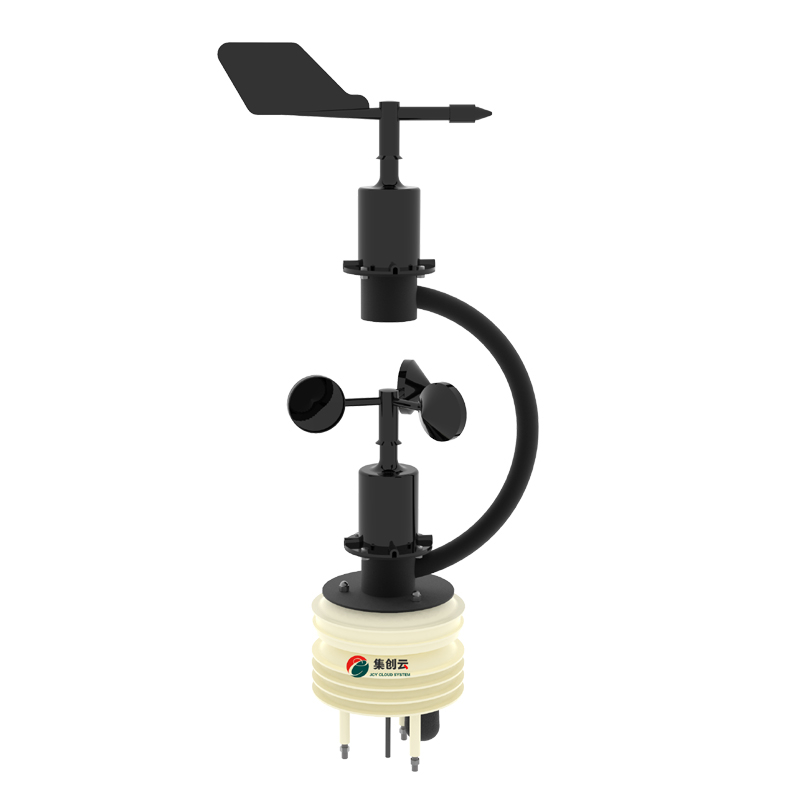

該C型一體式氣象站可廣泛適用于環境檢測，集風速、風向、溫濕度、噪聲采集、PM2.5和PM10、CO2、大氣壓力于一體，設備采用標準MODBUS-RTU 通信協議，RS485信號輸出，通信距離最遠可達2000米，可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等，也支持二次開發。

該產品廣泛適用于需要測量環境溫濕度、噪聲、空氣質量、CO2、大氣壓力等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。

1.2 功能特點

本產品體積小、重量輕，采用優質抗紫外線材質，使用壽命長，采用高靈敏度的探頭，信號穩定，精度高。關鍵部件采用進口器件，穩定可靠，具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。

n 采用多采集裝置一體式設計，安裝方便。

n 風速風向結構及重量分別經過精心設計及分配，轉動慣量小，響應靈敏

n 噪聲采集，測量精確，量程高達30dB~120dB。

n PM2.5和PM10同時采集，量程：0-1000ug/m3，分辨率1ug/m3，獨有雙頻數據采集及自動標定技術，一致性可達±10%。

n CO2量程：0-5000ppm，分辨率1ppm。

n 測量環境溫濕度，測量單元為瑞士進口，測量準確。

n 寬范圍0-120Kpa氣壓量程，可應用于各種海拔高度。

n 采用專用的485電路，通信穩定，10~30V寬電壓范圍供電。

1.3 主要技術指標

直流供電（默認）	10-30VDC
最大功耗	RS485輸出	0.8W
精度	風速	±0.3m/s
	濕度	±3%RH(60%RH,25℃)
	溫度	±0.5℃（25℃）
	大氣壓力	±0.15Kpa@25℃ 75Kpa
	噪聲	±3db
	PM10 PM2.5	±10%（25℃）
	CO2	±(40ppm+ 3%F·S) (25℃)
量程	風速	0~70m/s
	風向	8 個指示方向
	濕度	0%RH~99%RH

溫度	-40℃~+80℃
大氣壓力	0-120Kpa
噪聲	30dB~120dB
PM10 PM2.5	0-1000ug/m3
CO2	0-5000ppm
長期穩定性	溫度	≤0.1℃/y
	濕度	≤1%/y
	大氣壓力	-0.1Kpa/y
	噪聲	≤3db/y
	PM10 PM2.5	≤1%/y
	CO2	≤1%/y
響應時間	風速	≤0.5s
	風向	≤0.5s
	溫濕度	≤1s
	光照強度	≤0.1s
	大氣壓力	≤1s
	噪聲	≤1s
	PM10 PM2.5	≤90S
	CO2	≤90S
輸出信號	RS485輸出	RS485(標準Modbus通訊協議)

1.4產品選型

RS-				公司代號
	FSXJT-			一體式氣象站
		N01-		485通信（標準Modbus-RTU協議）
			1	C型一體式殼體

注意：選擇PM要素則不可再選CO2要素，二者不可同時選擇。

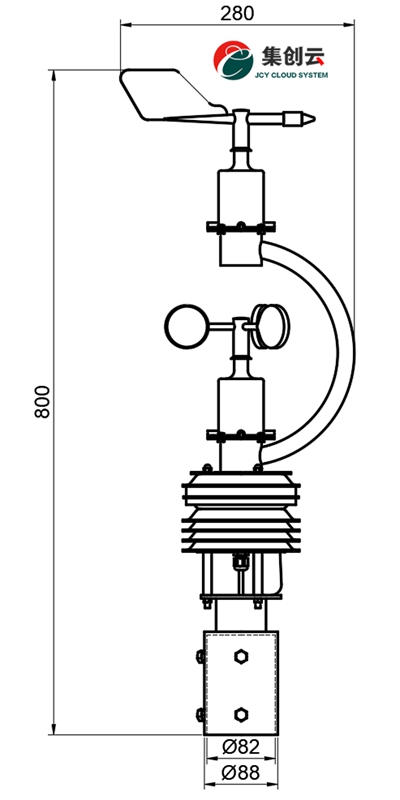

2. 設備尺寸

C型一體式氣象站(圖1)
