什么是LORA？
簡單說就是一種無線傳輸技術，具有高性能、遠距離、低功耗、支持大規模組網、測距和定位等特點。
智慧農業是農業的高級階段，LORA技術是傳輸技術的高級手段。
在此基礎上，集創云科技公司研發出一套新型智慧農業無線灌溉系統。該系統運用了基于擴頻通信的超遠距離、低功耗LORA無線傳輸技術，對農業中環境溫度、濕度、光照強度、土壤墑情等參數進行實時監控，分析處理傳感器數據信息，實現智能化灌溉。
一、方案拓撲圖
二、方案優勢
（1）內置電池，續航三年。
（2）電磁閥秒開秒關。
（3）無線LORA組網，3KM傳輸，無需現場布線。
（4）多種控制模式：遠程手動、自動、定時。
三、方案構成
該方案由LORA溫濕度采集器、LORA土壤溫濕度采集器、LORA光照度采集器、LORA485數據采集器、LORA網關、LORA閥門控制器、農業四情測報平臺組成。通過LORA無線傳輸技術將采集到的農業環境數據通過LORA網關以4G/以太網/RS485方式上傳到農業四情測報平臺上，進行實時數據的查看及控制。

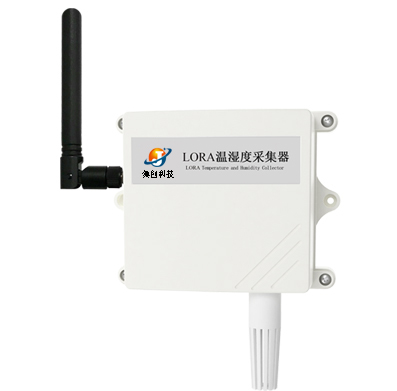

（1）LORA溫濕度采集器RS-WS-LORA-2-*
LORA溫濕度采集器是一款低功耗LORA溫濕度測點。產品采用公司獨有的LORA無線通信協議，通信上即避免了信號傳輸過程中測點之間的相互干擾，又避免了傳統無線設備通信傳輸距離過短、穿透性不足、功耗高的問題。主要特點如下：
高精度采集溫濕度，溫度 ±0.5℃（25℃），濕度 ±3%RH(60%RH,25℃)。
可對自身的電量、信號、數據進行實時監測并通過 LORA 無線通信方式上傳。
通用 3.6V 鋰亞電池，電池可更換。
IP65 防護等級，可于室外使用。
（2）LORA土壤溫濕度采集器RS-TR-LORA-2-*：LORA土壤溫濕度采集器是一款低功耗LORA土壤溫度水分測點。產品采用公司獨有的LORA無線通信協議。其中土壤溫度水分變送器采用特殊處理的不銹鋼材料制作的電極，受土壤含鹽量影響較小，適用于各種土質，可長期埋入土壤中，耐長期電解，耐腐蝕，抽真空灌封，完全防水。
采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
測量精度高，響應速度快、互換性好，探針插入式設計保證測量精確，性能可靠。
可對自身的電量、信號、數據進行實時監測并通過 LORA 無線通信方式上傳。

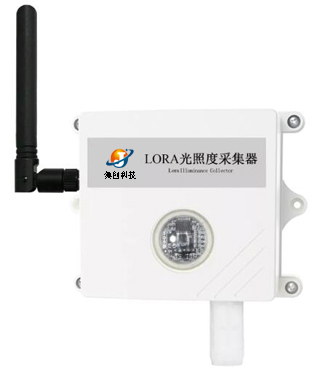

（3）LORA光照度采集器RS-GZ-LORA-2-200000：LORA光照度采集器是一款低功耗LORA環境光照度測點。產品采用公司獨有的LORA無線通信協議。配置高精度感光芯片，輸出數值計量單位為Lux，量程范圍0~20萬Lux。
采用LORA擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
測量精度高，測量范圍廣，響應速度快、互換性好。
可對自身的電量、信號、數據進行實時監測并通過 LORA 無線通信方式上傳。
（4）LORA485數據采集器RS-485-LORA-2
LORA無線數據采集器是一款基于 LORA 無線擴頻通信技術的工業級數據采集器，可通過485 總線可將我司所有的 RS485 型的變送器（溫濕度、水浸、斷電檢測、煙感等）接入采集器，最多可連接 4 臺 485 型設備，并將數據實時上傳至LORA網關，由LORA網關上傳至我司提供的免費農業四情測報平臺（farm.0531yun.cn）或者客戶自己的服務器。
設備支持NFC近場通訊技術，可通過手機配置軟件“碰一碰 NFC 配置”進行配置和讀取實時值，方便快捷。
可對自身的信號，實時數據進行實時監測，連接LORA網關后可通過我司農業四情平臺遠程監測實時數據。
（5）LORA網關RS-LG-200-*
LORA網關采用金屬鈑金外殼，自帶屏蔽抗干擾，現場運行更穩定。采用LORA擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能力的同時采用特有加密技術確保不被監聽、控制可靠，杜絕錯誤操作。可以配對32路采集器和32路無線閥門，進行3km的傳輸。直流 10~30V 寬電壓供電，現場可采用電源適配器供電或太陽能供電系統供電，可上傳至我司提供的平臺或用戶自己開發的平臺，具有遠程升級功能，可現場進行功能定制遠程升級。
（6）LORA閥門控制器RS-VPL-LORA-2 LORA閥門控制器是一款低功耗的脈沖閥門控制器。LORA閥門控制器同樣使用了無線LORA組網，傳輸距離視距3km，無需布線，內置電池，低功耗，可連續工作3年，可以實現對脈沖電磁閥的控制，響應速度秒開秒關。
LORA閥門控制器與LORA網關搭配可對脈沖電磁閥實現基于平臺的遠程智能控制。具備手動、自動、定時三種控制模式。設備提供免費二次開發資料。
供電方面選擇3.6V 鋰亞電池即插即用，電池可更換，使用19000mah鋰亞電池每天控制 3-4 次，可使用 3-4 年。對自身的電量，信號，及實時數據通過 LORA 無線通信方式上傳。

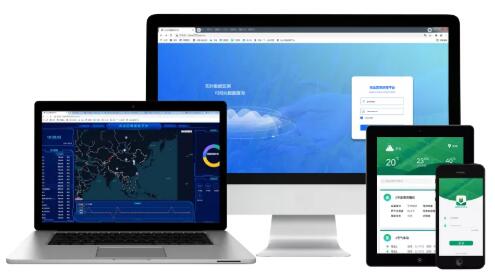

（7）農業四情測報平臺farm.0531yun.cn
農業四情測報平臺是集灌溉、蟲情、苗情、墑情、孢子監測于一體的在線監控平臺。
該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
（8）壤博士農業平臺
為方便移動端用戶監測數據，我司研發推出“壤博士”農業平臺APP，使用與農業四情測報平臺一致的賬號密碼登錄，即可實時監測該賬號下的設備數據，方便用戶隨時隨地查看。
通過手機APP“壤博士”可一鍵控制上萬個設備，支持設備故障、異常報警、離線告警、實時數據查看、歷史數據查看等功能，功能強大。
四、方案功能
（1）大屏可視化：可以投屏顯示、自動刷新、滾動播放所有設備信息。
（2）電子地圖：電子地圖顯示設備位置、在線狀態等，方便工作人員查看設備所在地點。
（3）實時監測：設備24小時持續工作，管理人員可實時監測、查看數據。

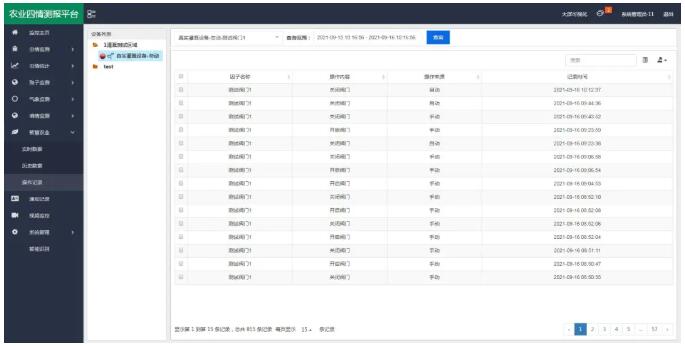

（4）智能控制：工作人員無需到現場，在網頁端就可選擇自動或手動開關閥門。

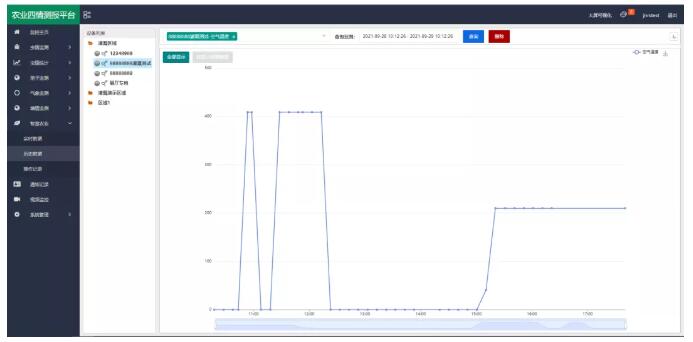

（5）歷史數據查詢：支持查詢多個時間段的歷史數據及數據曲線圖等，可以導出、下載。
（6）超限告警：超過設限值系統就會自動告警，及時通知管理人員。

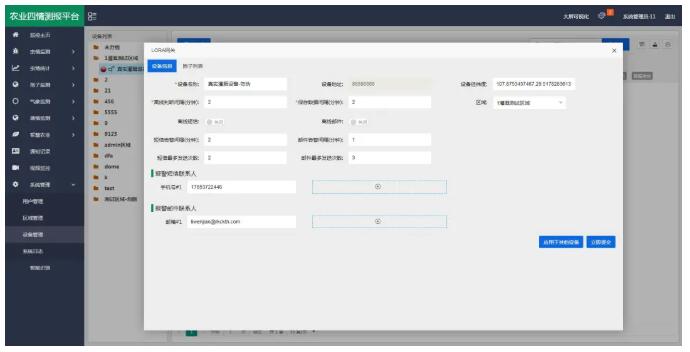

（7）遠程管理：管理人員可通過手機端、電腦端進行設備管理，數據統計。
（8）賬號分級：多個賬號可分級管理，一個主賬號下可分配多個子賬號，賬號等級不同，操作/查看權限不同。
五、系統應用
該方案廣泛應用于農業大田、溫室大棚、果園菜田、花卉苗圃、城市公園景區、市政道路綠化、高爾夫球場、園區綠化等場景，支持定制，根據不同項目需求定制所需解決方案。
